焊机数据进不了系统？三种取数方式讲透

审核员开口就要这批门框焊缝的电流、电压记录。质量部翻遍电脑：焊机屏幕能看数，导出来是 PDF 均值；机器人那边有实时值，却是存不下来的瞬时数。只能摊手："焊机是新买的，联网功能应该有吧？"问题就卡在这儿："应该有"和"真能用"，中间差了好几个选件。

以主流的福尼斯 TPS/i、iWave 焊机为例，取数一共三条路。选错了，要么钱白花，要么数据拿不上来。

免费直连：SmartManager 能看到什么

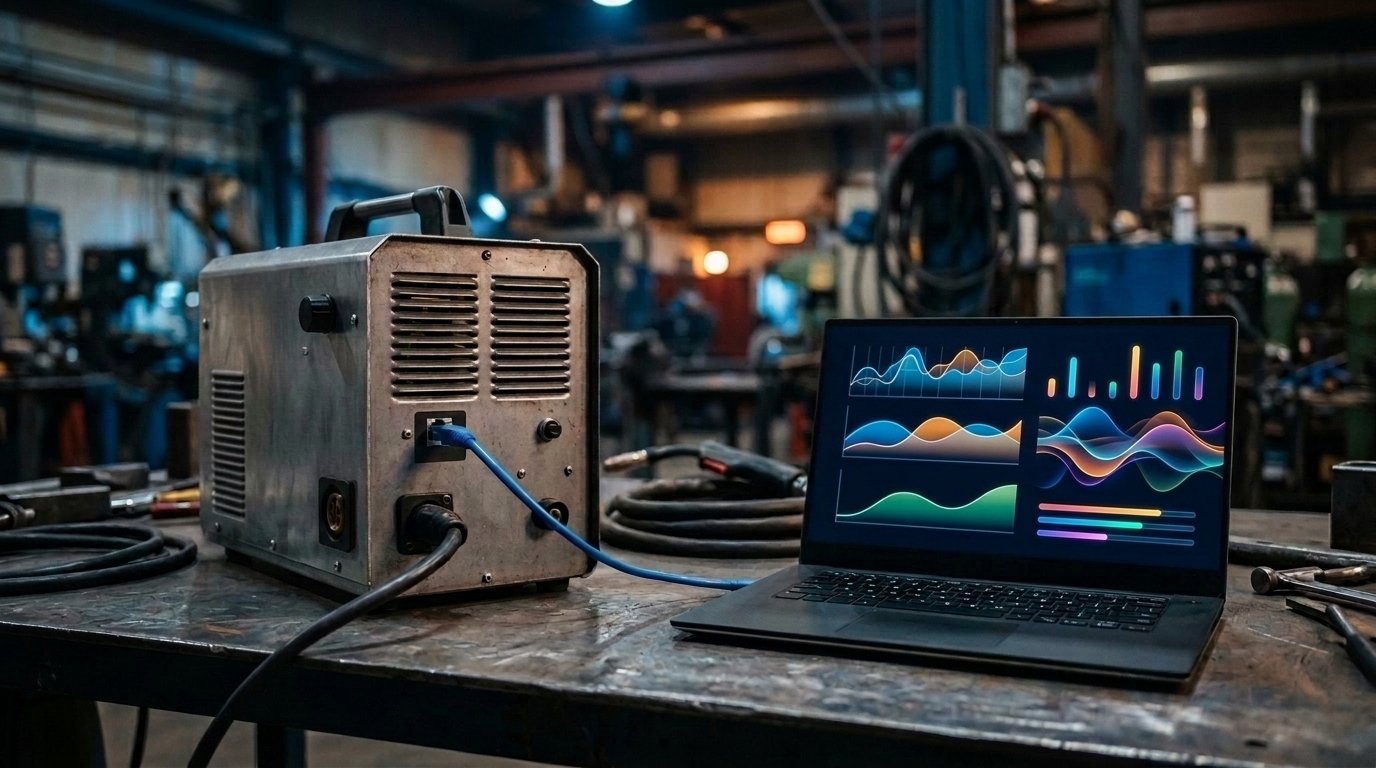

最省事的一档：网线或 WLAN 连上焊机，浏览器打开自带的 SmartManager：状态、logbook、Job 管理、备份恢复都能做，不花钱。TPS/i 除 270i 外标配 WeldCube Light，每条焊缝给均值、能导 PDF。看个数、看状态够用；但主机厂要"每条焊缝的电流电压曲线"，这档给不了。

焊缝级追溯：OPT/i + WeldCube 的两档

要焊缝级记录，得加钱：OPT/i Documentation 配 WeldCube Basic，焊机本地按最快 100ms 采样记实际电流、电压、送丝速度，CSV、PDF 一导就有。这是焊缝级追溯最便宜的官方路径。

十几台焊机要集中管，就上 WeldCube Premium（本地中央库，加 web API 转发给第三方系统）或 WeldCube Air（云端）。注意一条：OPC UA、MQTT、WeldCube 全是付费选件，预算里别当免费能力算。

系统集成：OPC UA 和 MQTT 怎么选

数据要实时进 MES 或上位系统，走 OPT/i OPC-UA 或 OPT/i MQTT。关键区别：只有 OPC UA 能从上位下发 Job 和设定值；MQTT 只是焊机往 Broker 推送数据，不能反控。

只做采集，MQTT 够用；要上位发工艺、切 Job，直接上 OPC UA，免得二次改造。

机器人通道不是数据通道，别混

很多人栽在第二条线上。RI FB 接口加总线模块，EtherNet/IP、PROFINET、DeviceNet、EtherCAT 都能接。这是机器人控制焊机用的：起弧、换 Job、读实际值都走它，传的是毫秒级过程映像里的瞬时量。

它不存历史曲线。拿控制通道当数据通道，结果只能看到"现在"，看不到"刚才"。

FANUC 中转：能通，但别拿它做曲线主通道

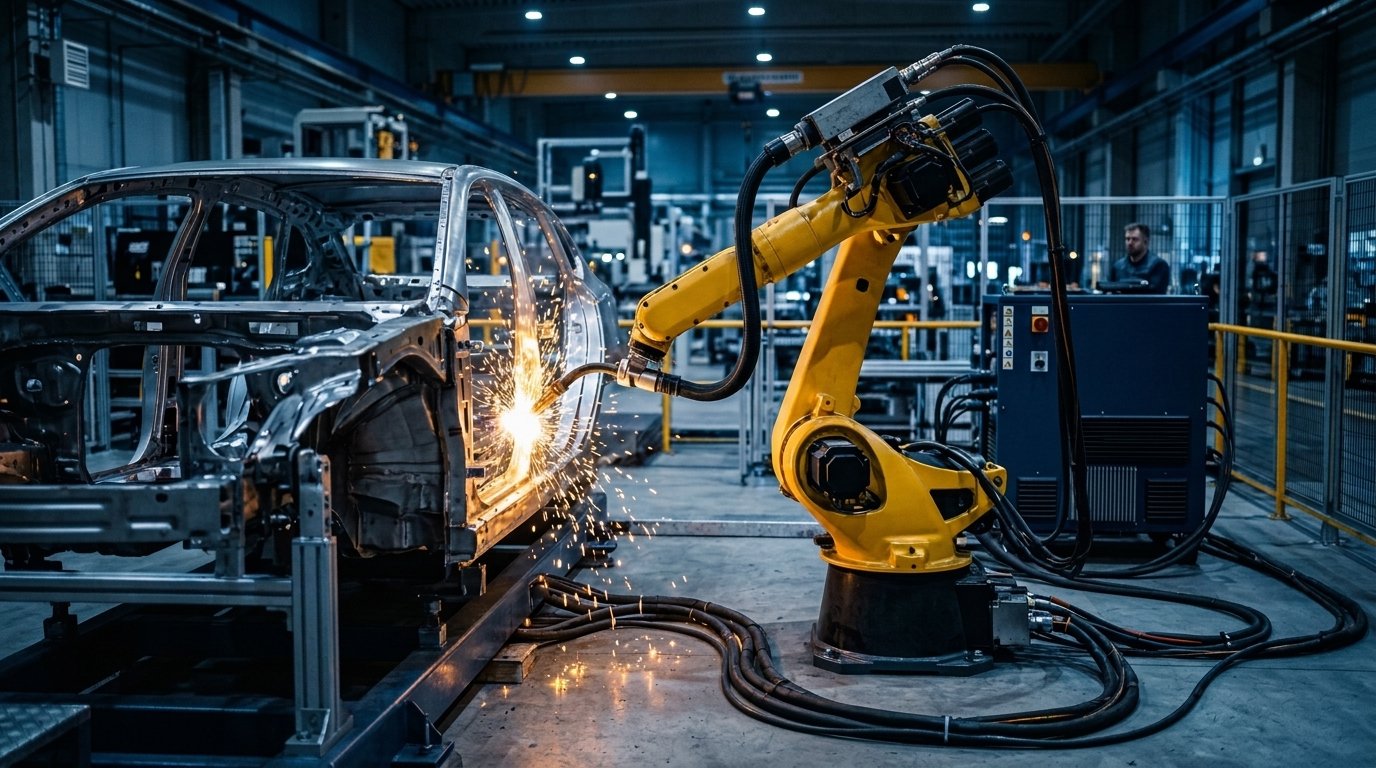

标准接法：FANUC R-30iB/Plus（需 EtherNet/IP Scanner 选件）对接 Fronius RI FB/i FANUC 1.0 接口（只走 EtherNet/IP）。过程映像两边各 40 字节，实际电压、电流、送丝速度、气体、功率、错误号都有，信号是全的。

但 PC 想从 FANUC 拿焊缝曲线，得先在机器人侧把实际值搬运、打时间戳、缓存好，否则轮询到的是瞬时值，焊缝分段和 Job 对应关系会丢。叠加轮询和总线刷新后，实际采样几十到几百毫秒，还不保证等间隔。做"均值加起止时刻"够用，做完整曲线先天吃力。

采购前核对：三个容易漏的坑

• 老款 TransSteel、MagicWave/TransTig 是上一代 LocalNet 体系，没有以太网、WLAN 和 WeldCube，别按新机能力承诺，做方案前先核对机型。
• iWave 190i、230i 小机型以太网是选配，采购时写进配置单，货到再加就麻烦了。
• 网上"Fronius Modbus TCP"资料多是光伏逆变器的，和焊机没关系，别混进方案。

推荐分工：焊机出数据，机器人出上下文

业内常见做法：数据从焊机侧出（WeldCube、OPC UA 或 MQTT），机器人只提供工件号、焊缝号、程序号，上位按"工件加焊缝加时间"对齐。各干各的，数据才对得上。
